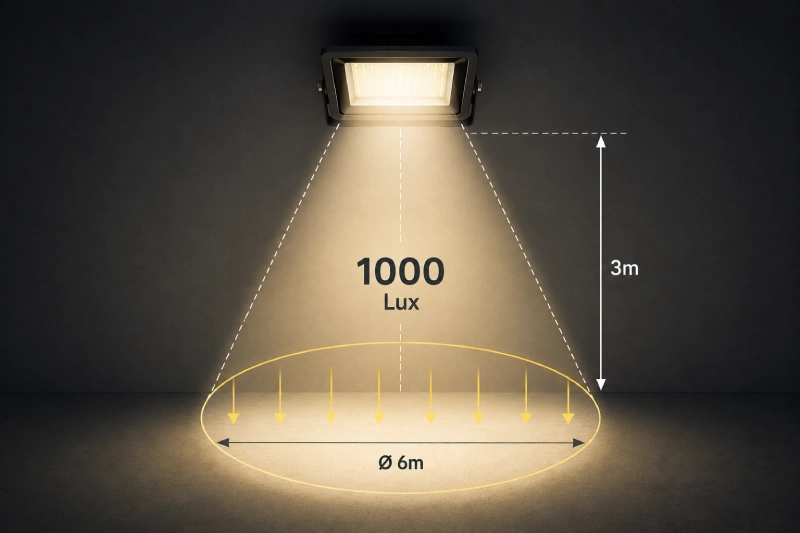

لوکس (Lux) چیست؟ راهنمای کامل شدت روشنایی در پروژکتور LED

وقتی صحبت از انتخاب پروژکتور LED برای حیاط، پارکینگ، سوله، کارگاه، محوطه یا نورپردازی ساختمان می‌شود، معمولاً اعداد مختلفی مانند وات، لومن، لوکس، کلوین و CRI در مشخصات فنی محصول دیده می‌شود. هرکدام از این اعداد مفهوم متفاوتی دارند و برای انتخاب صحیح پروژکتور باید بدانیم هر مشخصه دقیقاً چه چیزی را اندازه‌گیری می‌کند. یکی از مهم‌ترین این مشخصات، لوکس (Lux) است. لوکس با نماد lx، واحد اندازه‌گیری روشنایی یک سطح است. برخلاف لومن که مقدار کل شار نوری تولیدشده توسط یک منبع را بیان می‌کند، لوکس نشان می‌دهد چه مقدار نور به یک سطح مشخص می‌رسد. به همین دلیل، زمانی که می‌خواهیم بدانیم یک پروژکتور LED در یک نقطه یا روی یک سطح مشخص چقدر روشنایی ایجاد می‌کند، مفهوم لوکس اهمیت زیادی پیدا می‌کند.

برای مثال ممکن است دو پروژکتور شار نوری یکسانی داشته باشند، اما به دلیل تفاوت در زاویه پخش نور، فاصله نصب و نحوه توزیع نور، میزان لوکس متفاوتی روی سطح ایجاد کنند.

در این مقاله بررسی می‌کنیم لوکس چیست، چگونه محاسبه می‌شود، چه تفاوتی با لومن دارد، رابطه آن با فاصله و زاویه پخش نور چیست و هنگام خرید پروژکتور LED چگونه باید از مفهوم لوکس استفاده کنیم.

لوکس چیست؟

لوکس (Lux) با نماد lx واحد اندازه‌گیری روشنایی یا Illuminance است. هر یک لوکس برابر با دریافت یک لومن شار نوری روی یک مترمربع سطح است. فرمول ساده آن: Lux = Lumen ÷ مساحت به مترمربع

برای مثال، اگر یک منبع نور 1000 لومن داشته باشیم و نور آن به صورت یکنواخت روی سطحی به مساحت 10 مترمربع توزیع شود: 1000 ÷ 10 = 100 لوکس یعنی روشنایی متوسط روی آن سطح برابر با 100 لوکس است.

البته در یک محیط واقعی، نور معمولاً به شکل کاملاً یکنواخت توزیع نمی‌شود و عواملی مانند فاصله از منبع نور، زاویه تابش، بازتاب سطوح و طراحی اپتیکی چراغ روی مقدار لوکس تأثیر می‌گذارند.

تفاوت لوکس و لومن چیست؟

یکی از مهم‌ترین مفاهیم در نورپردازی، تشخیص تفاوت لومن و لوکس است.

لومن: لومن مقدار کل شار نوری تولیدشده توسط یک منبع نور را نشان می‌دهد.

لوکس: لوکس مقدار روشنایی دریافت‌شده روی یک سطح مشخص را نشان می‌دهد.

به زبان ساده: لومن = چه مقدار نور تولید می‌شود؟ و لوکس = چه مقدار از این نور روی یک سطح مشخص دریافت می‌شود؟

برای همین است که نمی‌توان فقط بر اساس مقدار لومن درباره روشنایی یک نقطه از محیط قضاوت کرد.

برای مثال ساده برای درک تفاوت لومن و لوکس، فرض کنید یک پروژکتور LED دارای شار نوری 10,000 لومن است.

اگر این مقدار نور روی سطحی به مساحت 100 مترمربع پخش شود، در حالت ایده‌آل و با فرض توزیع کاملاً یکنواخت:

10,000 ÷ 100 = 100 لوکس

اما اگر همان مقدار نور روی سطحی به مساحت 50 مترمربع توزیع شود:

10,000 ÷ 50 = 200 لوکس

در هر دو حالت، مقدار لومن 10,000 است، اما میزان روشنایی سطح متفاوت است.

پس: لومن مربوط به مقدار کل نور است، اما لوکس به میزان روشنایی روی سطح مربوط می‌شود.

چرا مقدار لوکس در انتخاب پروژکتور LED اهمیت دارد؟

هدف از نصب پروژکتور صرفاً تولید نور نیست؛ بلکه معمولاً می‌خواهیم یک محیط یا سطح به میزان مشخصی روشن شود.

برای مثال ممکن است بخواهید یک پارکینگ، سوله، زمین ورزشی، نمای ساختمان یا یک مسیر یا ورودی را روشن کنید.

در تمام این کاربردها، مقدار روشنایی روی سطح اهمیت دارد. اینجاست که لوکس اهمیت پیدا می‌کند. اگر فقط به لومن توجه کنیم، می‌دانیم پروژکتور چه مقدار نور تولید می‌کند؛ اما برای اینکه بفهمیم این نور روی زمین، دیوار یا سطح کاری چه مقدار روشنایی ایجاد می‌کند، باید لوکس را نیز در نظر بگیریم.

فرمول محاسبه لوکس چیست؟

فرمول پایه برای محاسبه روشنایی متوسط به شکل زیر است:

E = Φ / A

که در آن:

• E = روشنایی بر حسب لوکس
• Φ = شار نوری بر حسب لومن
• A = مساحت سطح بر حسب مترمربع

بنابراین: لوکس = لومن ÷ مترمربع

برای مثال، اگر 5000 لومن نور به صورت یکنواخت روی 25 مترمربع توزیع شود:

5000 ÷ 25 = 200 لوکس

البته این محاسبه یک حالت ایده‌آل است. در یک پروژه واقعی باید تلفات نوری و نحوه توزیع نور نیز در نظر گرفته شود.

آیا می‌توان لوکس را مستقیماً از روی وات محاسبه کرد؟

خیر وات مستقیماً واحد روشنایی نیست. وات میزان توان الکتریکی مصرف‌شده را بیان می‌کند، در حالی که لوکس میزان روشنایی ایجادشده روی یک سطح را نشان می‌دهد. برای رسیدن از وات به لوکس باید ابتدا بدانیم پروژکتور با این توان چه مقدار شار نوری تولید می‌کند و نور چگونه روی سطح توزیع می‌شود.

مثلاً دو پروژکتور 100 وات ممکن است شار نوری متفاوتی داشته باشند. حتی اگر هر دو دقیقاً یک مقدار لومن داشته باشند، تفاوت در زاویه پخش و اپتیک می‌تواند باعث شود مقدار لوکس در نقاط مختلف محیط متفاوت باشد.

رابطه لومن و لوکس

رابطه میان این دو واحد را می‌توان با یک مثال ساده توضیح داد. فرض کنید پروژکتوری 20,000 لومن نور تولید می‌کند. اگر این نور به شکل ایده‌آل روی 100 مترمربع پخش شود:

20,000 ÷ 100 = 200 لوکس

اما اگر همان نور روی 200 مترمربع پخش شود:

20,000 ÷ 200 = 100 لوکس

بنابراین با ثابت بودن لومن، افزایش سطح تحت پوشش باعث کاهش روشنایی متوسط می‌شود. این مسئله هنگام طراحی نورپردازی فضاهای بزرگ بسیار مهم است.

آیا فاصله پروژکتور روی لوکس تأثیر دارد؟

هرچه فاصله منبع نور از سطح بیشتر شود، معمولاً روشنایی روی آن سطح کاهش پیدا می‌کند. در شرایط ایده‌آل و برای یک منبع نقطه‌ای، این موضوع با قانون عکس مجذور فاصله توضیح داده می‌شود. به صورت ساده:

E ∝ 1/d²

یعنی اگر فاصله از منبع نور افزایش پیدا کند، روشنایی با سرعت بیشتری کاهش می‌یابد.

برای مثال، اگر فاصله یک منبع نور از سطح دو برابر شود، در شرایط ایده‌آل روشنایی می‌تواند تقریباً به یک‌چهارم کاهش پیدا کند.

به همین دلیل یک پروژکتور که در ارتفاع پایین عملکرد بسیار خوبی دارد، ممکن است در ارتفاع بسیار بیشتر همان میزان روشنایی را روی سطح ایجاد نکند.

زاویه پخش نور چه تأثیری بر لوکس دارد؟

زاویه پخش نور یکی از عوامل بسیار مهم در میزان روشنایی است. فرض کنید دو پروژکتور دارای شار نوری یکسان باشند. پروژکتور اول نور را در یک زاویه محدودتر پخش می‌کند و پروژکتور دوم زاویه پخش گسترده‌تری دارد. در پروژکتور با زاویه باریک، نور در سطح کوچک‌تری متمرکز می‌شود. در نتیجه، در محدوده مرکزی تابش ممکن است شدت روشنایی بیشتری ایجاد شود. پروژکتور با زاویه گسترده، نور را در سطح بزرگ‌تری توزیع می‌کند و معمولاً پوشش بیشتری ایجاد می‌کند. بنابراین هنگام انتخاب پروژکتور نباید فقط عدد لومن را بررسی کرد. لومن + زاویه پخش + فاصله نصب تصویر دقیق‌تری از عملکرد نور ارائه می‌دهند.

تفاوت کاربری پروژکتور با زاویه پخش باریک و گسترده

به صورت کلی زاویه پخش باریک برای موارد زیر مناسب است:

• نورپردازی نقطه‌ای
• تأکید روی عناصر خاص
• برخی کاربردهای نما
• فواصل نصب زیاد
• متمرکز کردن نور روی محدوده مشخص

زاویه پخش گسترده برای موارد زیر مناسب است:

• روشنایی عمومی
• محوطه‌ها
• فضاهای باز
• ایجاد پوشش نوری وسیع
• کاهش تعداد نقاط نور در برخی پروژه‌ها

البته انتخاب نهایی به شرایط پروژه بستگی دارد.

لوکس مناسب برای محیط‌های مختلف چقدر است؟

نمی‌توان یک عدد واحد را برای تمام محیط‌ها تعیین کرد. مقدار روشنایی موردنیاز به نوع فعالیت و استانداردهای مورد استفاده در پروژه بستگی دارد.

برای مثال، روشنایی موردنیاز یک فضای انبار عمومی با یک محیط کاری دقیق یا فضای ورزشی حرفه‌ای یکسان نیست. به همین دلیل هنگام طراحی روشنایی باید ابتدا مشخص شود این فضا برای چه کاری استفاده می‌شود؟ سپس بر اساس الزامات مربوط به همان کاربری، سطح روشنایی مناسب تعیین می‌شود.

لوکس مناسب برای پارکینگ

در پارکینگ معمولاً هدف، ایجاد دید مناسب برای خودرو، تشخیص مسیر، مشاهده موانع، ورود و خروج، تشخیص افراد و افزایش امنیت محیط است. مقدار روشنایی موردنیاز به نوع پارکینگ، ارتفاع، ابعاد، رنگ سطوح و استاندارد پروژه وابسته است. بنابراین انتخاب پروژکتور برای پارکینگ صرفاً بر اساس «چند وات بودن» روش دقیقی نیست. بهتر است ابتدا سطح روشنایی هدف مشخص شود و سپس بر اساس آن، تعداد چراغ‌ها، لومن و زاویه پخش انتخاب شود.

لوکس مناسب برای سوله و کارگاه

در سوله‌ها و کارگاه‌ها شرایط پیچیده‌تر است. ارتفاع سقف ممکن است زیاد باشد و فعالیت کارکنان نیز نیاز به دید کافی داشته باشد.

برای مثال در انبار، خط تولید، کارگاه مونتاژ، تعمیرگاه و فضای صنعتی ممکن است به طراحی نور متفاوتی نیاز داشته باشند. در چنین فضاهایی علاوه بر لوکس متوسط، یکنواختی روشنایی نیز اهمیت زیادی دارد. اگر یک قسمت بسیار روشن و قسمت دیگر تاریک باشد، حتی اگر میانگین روشنایی مناسب باشد، کیفیت نورپردازی مطلوب نخواهد بود.

لوکس مناسب برای نورپردازی نمای ساختمان

در نورپردازی نما، مفهوم لوکس کمی متفاوت از روشنایی محیط کاری مورد استفاده قرار می‌گیرد.هدف ممکن است صرفاً تأمین روشنایی یکنواخت نباشد. گاهی طراح نور می‌خواهد ستون‌ها را برجسته کند، بافت نما را نشان دهد، خطوط معماری را مشخص کند، روی یک المان خاص تأکید کند یا تضاد نور و سایه ایجاد کند. در این شرایط، شدت نور، زاویه تابش، فاصله از نما و نوع لنز همگی اهمیت دارند.

بنابراین برای نمای ساختمان نیز نمی‌توان صرفاً گفت «هرچه لومن بیشتر باشد بهتر است».

لوکس و روشنایی یکنواخت

یکی از نکات مهم در طراحی نور، یکنواختی روشنایی است. فرض کنید یک محوطه در یک نقطه 500 لوکس و در نقطه‌ای دیگر تنها 50 لوکس روشنایی داشته باشد. میانگین ممکن است عدد قابل قبولی نشان دهد، اما تجربه بصری افراد مطلوب نخواهد بود. به همین دلیل در پروژه‌های حرفه‌ای، علاوه بر میانگین روشنایی، توزیع نور در نقاط مختلف نیز بررسی می‌شود. اینجا طراحی صحیح محل نصب پروژکتورها اهمیت پیدا می‌کند.

لوکس‌متر چیست؟

برای اندازه‌گیری روشنایی یک سطح از دستگاهی به نام لوکس‌متر (Lux Meter) استفاده می‌شود.

لوکس‌متر دارای یک حسگر نوری است که میزان روشنایی دریافتی را اندازه‌گیری کرده و معمولاً نتیجه را بر حسب لوکس نمایش می‌دهد. با استفاده از لوکس‌متر می‌توان:

• روشنایی یک محیط را بررسی کرد.
• عملکرد سیستم روشنایی را ارزیابی کرد.
• نقاط تاریک و روشن را شناسایی کرد.
• میزان روشنایی یک سطح را اندازه‌گیری کرد.

البته برای پروژه‌های حرفه‌ای، طراحی نور معمولاً فراتر از اندازه‌گیری ساده با لوکس‌متر است و از نرم‌افزارها و داده‌های فوتومتریک چراغ نیز استفاده می‌شود.

آیا عدد لومن روی جعبه پروژکتور همان لوکس است؟

لوکس و لومن دو واحد کاملاً متفاوت هستند. اگر روی مشخصات پروژکتور نوشته شده باشد 12,000 لومن، این عدد به شار نوری مربوط است. اما نمی‌توان بدون دانستن شرایط نصب گفت این پروژکتور مثلاً «1000 لوکس» روشنایی ایجاد می‌کند. برای تعیین لوکس باید بدانیم:

• پروژکتور در چه ارتفاعی نصب شده؟
• زاویه پخش آن چقدر است؟
• نور روی چه سطحی می‌تابد؟
• فاصله پروژکتور تا سطح چقدر است؟
• توزیع نور چگونه است؟
• سطح چه مقدار نور را بازتاب می‌دهد؟

بنابراین لومن یک ویژگی مربوط به خروجی نوری منبع است، اما لوکس نتیجه تابش نور روی یک سطح مشخص است.

آیا افزایش لومن همیشه باعث افزایش لوکس می‌شود؟

اگر سایر شرایط ثابت بمانند، افزایش شار نوری معمولاً باعث افزایش روشنایی روی سطح می‌شود. اما اگر همزمان سطح تحت پوشش نیز افزایش پیدا کند یا نور با زاویه گسترده‌تری توزیع شود، ممکن است افزایش لومن به همان نسبت در لوکس مشاهده نشود.

برای مثال:

پروژکتور A:

10,000 لومن → 100 مترمربع

پروژکتور B:

20,000 لومن → 400 مترمربع

با وجود اینکه پروژکتور B دو برابر لومن دارد، به دلیل پوشش چهار برابر بیشتر، روشنایی متوسط سطح می‌تواند کمتر باشد.

پس همیشه باید لومن و مساحت تحت پوشش را با هم بررسی کرد.

تفاوت لوکس و کاندلا چیست؟

لوکس و کاندلا نیز دو مفهوم متفاوت هستند. کاندلا (cd) واحد شدت نور در یک جهت مشخص است و لوکس (lx) روشنایی دریافت‌شده روی یک سطح است. به بیان ساده:

کاندلا → شدت نور در یک جهت

لوکس → میزان روشنایی روی سطح

این تفاوت در بررسی پروژکتورهای دارای اپتیک و لنز اهمیت زیادی پیدا می‌کند.

در مقاله بعدی این Topic Cluster می‌توانیم به شکل تخصصی به موضوع «کاندلا چیست؟» بپردازیم و رابطه آن با لومن و لوکس را بررسی کنیم.

برای انتخاب پروژکتور، لومن مهم‌تر است یا لوکس؟

لومن و لوکس هرکدام کاربرد متفاوتی دارند. لومن برای مقایسه مقدار نور تولیدشده توسط منابع نور کاربرد دارد. لوکس برای ارزیابی میزان روشنایی روی یک سطح مشخص کاربرد دارد. بنابراین اگر می‌خواهید بین چند پروژکتور از نظر مقدار نور تولیدی مقایسه کنید، لومن اهمیت زیادی دارد.

اما اگر می‌خواهید بدانید یک سطح مشخص مانند کف پارکینگ یا میز کار چقدر روشن خواهد شد، باید مقدار لوکس را بررسی کنید. در طراحی حرفه‌ای روشنایی، این دو مفهوم در کنار یکدیگر استفاده می‌شوند.

جمع‌بندی

لوکس (Lux) واحد اندازه‌گیری روشنایی یک سطح است و نشان می‌دهد چه مقدار نور روی یک سطح مشخص دریافت می‌شود. در مقابل، لومن (Lumen) مقدار کل شار نوری تولیدشده توسط منبع نور را بیان می‌کند.

رابطه ساده این دو به صورت زیر است: لوکس = لومن ÷ مساحت

اما در پروژه‌های واقعی، شرایط پیچیده‌تر است و عواملی مانند فاصله، ارتفاع نصب، زاویه پخش، توزیع نور، بازتاب سطوح و طراحی اپتیکی پروژکتور نیز روی میزان روشنایی تأثیر دارند. به همین دلیل برای انتخاب پروژکتور LED مناسب، تنها بررسی توان یا لومن کافی نیست. باید مشخص شود پروژکتور در چه فضایی، با چه ارتفاعی، در چه فاصله‌ای و برای چه کاربردی نصب خواهد شد.

اگر هدف شما روشنایی یک سطح مشخص است، مفهوم لوکس اهمیت زیادی دارد؛ زیرا در نهایت چیزی که چشم انسان دریافت می‌کند، روشنایی ایجادشده روی سطوح محیط است، نه صرفاً عدد لومن درج‌شده روی مشخصات محصول.
