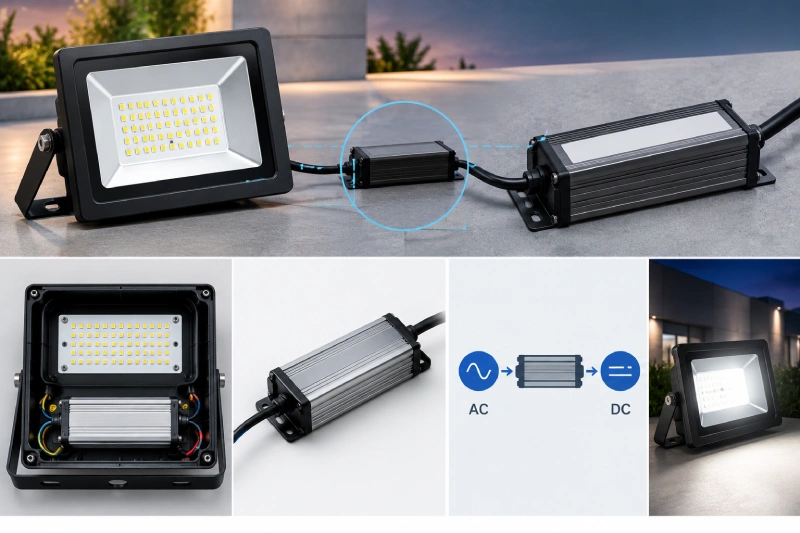

درایور پروژکتور LED چیست؟
در مشخصات فنی یک پروژکتور LED معمولاً درباره توان، شار نوری، نوع چیپ، زاویه پخش نور و درجه حفاظت صحبت میشود؛ اما یکی از مهمترین قطعات داخل پروژکتور که نقش مستقیمی در عملکرد و طول عمر آن دارد، درایور LED است.
LED برخلاف لامپهای قدیمی، نمیتواند به سادگی مستقیماً به برق شهری متصل شود. چیپهای LED برای کارکرد صحیح به جریان و ولتاژ کنترلشده نیاز دارند و اینجاست که درایور وارد مدار میشود.
به زبان ساده، درایور پروژکتور LED وظیفه دارد برق ورودی را به شرایط الکتریکی مناسب برای چیپهای LED تبدیل و جریان یا ولتاژ مورد نیاز آنها را کنترل کند.
کیفیت این قطعه میتواند روی پایداری نور، میزان گرم شدن پروژکتور، مصرف انرژی، طول عمر چیپ LED و حتی احتمال خرابی کل چراغ تأثیر داشته باشد.
در این مقاله بررسی میکنیم درایور پروژکتور LED چیست، چگونه کار میکند، چه انواعی دارد، تفاوت درایور با ترانس یا منبع تغذیه چیست، چرا درایور خراب میشود و هنگام خرید پروژکتور باید به چه نکاتی درباره آن توجه کنیم.
درایور پروژکتور LED چیست؟
درایور LED یک مدار الکترونیکی است که برق ورودی را برای استفاده چیپهای LED آماده و کنترل میکند. برق شهری معمولاً با ولتاژ و شرایطی وارد پروژکتور میشود که مستقیماً برای چیپ LED مناسب نیست. درایور این ورودی را دریافت میکند و خروجی مناسب موردنیاز مدار LED را فراهم میکند.
البته وظیفه درایور فقط تبدیل برق نیست. یک درایور مناسب باید بتواند شرایط کاری LED را تا حد امکان پایدار نگه دارد و در برابر تغییرات ورودی و شرایط کاری از مدار LED محافظت کند.
به همین دلیل درایور را میتوان یکی از بخشهای مهم زنجیره عملکرد پروژکتور LED دانست. اگر درایور نتواند خروجی مناسب و پایدار ایجاد کند، حتی یک چیپ LED باکیفیت نیز نمیتواند عملکرد مطلوبی داشته باشد.
چرا پروژکتور LED به درایور نیاز دارد؟
چیپهای LED قطعات نیمهرسانا هستند و نحوه تغذیه آنها با تجهیزات روشنایی قدیمی تفاوت دارد. LED برای عملکرد صحیح به شرایط الکتریکی مشخصی نیاز دارد. اگر جریان بیش از حد موردنیاز از چیپ عبور کند، گرمای بیشتری تولید میشود و فشار بیشتری به LED وارد میشود. از طرف دیگر، اگر جریان یا توان کافی به LED نرسد، ممکن است روشنایی مورد انتظار ایجاد نشود. درایور تلاش میکند برق ورودی را به شکلی مدیریت کند که LED در محدوده کاری مناسب خود فعالیت کند.
به همین دلیل میتوان گفت یکی از وظایف اصلی درایور، کنترل و تنظیم انرژی الکتریکی ورودی به LED است.
درایور پروژکتور چگونه کار میکند؟
ساختار داخلی درایور به نوع و طراحی آن بستگی دارد، اما در یک پروژکتور LED متصل به برق شهری، فرآیند کلی را میتوان به شکل ساده اینطور در نظر گرفت:
برق AC وارد درایور میشود. مدار درایور این ورودی را دریافت و پردازش میکند و در نهایت خروجی موردنیاز مدار LED را فراهم میسازد. درایور ممکن است شامل بخشهایی برای یکسوسازی، فیلتر کردن، تنظیم جریان، کنترل ولتاژ و حفاظت در برابر برخی شرایط غیرعادی باشد. در نتیجه درایور فقط یک «مبدل ساده برق» نیست؛ بلکه بسته به طراحی محصول میتواند مجموعهای از وظایف کنترلی و حفاظتی را بر عهده داشته باشد.
مهمترین وظایف درایور پروژکتور LED
درایور در یک پروژکتور LED میتواند چند وظیفه مهم داشته باشد.
- تأمین برق موردنیاز LED: اولین وظیفه، فراهم کردن انرژی الکتریکی موردنیاز چیپ LED است. خروجی درایور باید با مشخصات مدار LED هماهنگ باشد.
- کنترل جریان: در بسیاری از مدارهای LED، کنترل جریان اهمیت زیادی دارد. جریان بیش از حد میتواند باعث افزایش حرارت و فشار روی چیپ شود. یک درایور مناسب جریان را در محدوده موردنظر مدار LED کنترل میکند.
- تنظیم شرایط خروجی: بسته به نوع طراحی، درایور میتواند ولتاژ و جریان خروجی را متناسب با نیاز مدار تنظیم کند.
- کاهش تأثیر نوسانات ورودی: برق ورودی همیشه کاملاً ثابت نیست. تغییرات و نوسانات برق میتوانند روی تجهیزات الکترونیکی تأثیر بگذارند. یکی از وظایف مدار درایور میتواند مدیریت بخشی از این تغییرات و محافظت از مدار LED باشد.
- فراهم کردن حفاظتهای الکتریکی: برخی درایورهای باکیفیت دارای مدارهای حفاظتی مختلف هستند؛ برای مثال حفاظت در برابر اضافهجریان، اتصال کوتاه، افزایش دما یا شرایط غیرعادی دیگر، وجود و نوع این حفاظتها به طراحی و مشخصات واقعی درایور بستگی دارد.
تفاوت درایور LED با منبع تغذیه چیست؟
عبارت «منبع تغذیه» بسیار کلیتر از «درایور LED» است. منبع تغذیه به هر مداری گفته میشود که انرژی الکتریکی موردنیاز یک دستگاه یا مدار را فراهم کند؛ اما درایور LED بهطور مشخص برای تأمین و کنترل شرایط موردنیاز LED طراحی میشود.
برای مثال ممکن است یک منبع تغذیه خروجی ولتاژ ثابتی ارائه کند، در حالی که یک درایور LED با توجه به نوع مدار LED برای کنترل جریان یا تنظیم شرایط تغذیه آن طراحی شده باشد. بنابراین نمیتوان هر منبع تغذیهای را جایگزین درایور LED کرد و نوع خروجی درایور باید با مشخصات چیپ و مدار LED سازگار باشد.
درایور جریان ثابت چیست؟
یکی از انواع مهم درایور LED، Constant Current یا درایور جریان ثابت است. در این نوع درایور، هدف اصلی حفظ جریان خروجی در محدوده مشخص است. از آنجا که LED به جریان حساس است، کنترل جریان میتواند نقش مهمی در عملکرد پایدار آن داشته باشد.
درایور جریان ثابت معمولاً برای مدارهای LEDای استفاده میشود که مشخصات الکتریکی آنها بر اساس جریان مشخص طراحی شده است.
برای مثال روی یک درایور ممکن است مشخصاتی مانند Output: 900mA یا مقدار دیگری از جریان درج شده باشد. این مقدار باید با نیاز مدار LED هماهنگ باشد.
درایور ولتاژ ثابت چیست؟
نوع دیگری از منابع تغذیه LED، Constant Voltage یا منبع تغذیه ولتاژ ثابت است. در این حالت خروجی درایور یا منبع تغذیه یک ولتاژ مشخص را حفظ میکند. این نوع تغذیه بیشتر در سیستمهایی دیده میشود که مدار LED برای کار با یک ولتاژ ثابت طراحی شده است.
بنابراین نباید صرفاً بر اساس عبارت «درایور LED» یک مدل را برای هر نوع چیپ یا مدار LED مناسب دانست. ولتاژ و جریان خروجی باید با مشخصات LED مطابقت داشته باشد.
درایور داخلی و خارجی پروژکتور LED
در پروژکتورها، درایور ممکن است به صورت داخلی در بدنه قرار گرفته باشد یا در برخی طراحیها به شکل جداگانه نصب شود. در بسیاری از پروژکتورهای LED، درایور در داخل محفظه چراغ قرار دارد. این طراحی باعث میشود کل سیستم به صورت یک واحد آماده نصب عرضه شود. در برخی محصولات، درایور جدا از بخش LED قرار میگیرد. این طراحی میتواند مزایایی از نظر تعمیر، تعویض یا مدیریت حرارت داشته باشد؛ البته عملکرد واقعی به طراحی محصول بستگی دارد. محل قرارگیری درایور فقط یک ویژگی ظاهری نیست. چون درایور نیز هنگام کار گرما تولید میکند، نحوه قرارگیری آن و مدیریت حرارت میتواند اهمیت داشته باشد.
چرا درایور پروژکتور LED گرم میشود؟
گرم شدن درایور تا حدی طبیعی است، زیرا مدارهای الکترونیکی هنگام کار مقداری انرژی را به صورت گرما از دست میدهند. اما گرم شدن بیش از حد میتواند نشانه وجود مشکل باشد. دمای بالای محیط، تهویه نامناسب، طراحی ضعیف، کیفیت پایین قطعات، بار بیش از ظرفیت و خرابی برخی اجزای داخلی میتوانند باعث افزایش دمای درایور شوند.
از طرف دیگر، خود پروژکتور نیز گرما تولید میکند. بنابراین اگر درایور در محفظهای با تهویه نامناسب قرار گرفته باشد، ممکن است دمای کاری آن افزایش پیدا کند. به همین دلیل طراحی بدنه و سیستم دفع حرارت فقط برای چیپ LED اهمیت ندارد و میتواند روی عملکرد درایور نیز اثر بگذارد.
رابطه درایور و سیستم خنککننده پروژکتور
یکی از اشتباهات رایج این است که تصور کنیم سیستم خنککننده پروژکتور فقط برای LED طراحی شده است. چیپ LED هنگام تبدیل انرژی الکتریکی به نور، بخشی از انرژی را به صورت گرما آزاد میکند. درایور نیز در حین کار گرما تولید میکند. بنابراین طراحی حرارتی مناسب باید شرایط کلی قطعات داخل چراغ را در نظر بگیرد.
بدنه آلومینیومی، هیتسینک، پرههای خنککننده و مسیر مناسب انتقال حرارت میتوانند به کنترل دمای پروژکتور کمک کنند. اگر گرما به خوبی دفع نشود، دمای قطعات افزایش پیدا میکند و این موضوع میتواند روی عملکرد و طول عمر آنها اثر منفی داشته باشد.
آیا کیفیت درایور روی طول عمر پروژکتور تأثیر دارد؟
بله، درایور یکی از قطعاتی است که میتواند روی دوام کلی پروژکتور تأثیرگذار باشد. اگر درایور خروجی ناپایدار داشته باشد یا قطعات آن در شرایط نامناسب کار کنند، فشار بیشتری به مدار LED وارد میشود. همچنین خرابی درایور میتواند باعث شود پروژکتور با موارد زیر مواجه شود:
- روشن نشود
- خاموش و روشن شود
- دچار چشمکزدن شود
- نور آن ناپایدار شود
- پس از مدتی کار خاموش شود
بنابراین وقتی درباره عمر یک پروژکتور LED صحبت میکنیم، نباید فقط به طول عمر اعلامشده برای چیپ LED توجه کنیم. عملکرد کل سیستم به کیفیت قطعات مختلف، از جمله درایور، شرایط حرارتی و محیط نصب وابسته است.
علائم خرابی درایور پروژکتور LED چیست؟
خرابی درایور همیشه به یک شکل اتفاق نمیافتد. گاهی پروژکتور کاملاً خاموش میشود و گاهی علائم تدریجی دیده میشود. یکی از رایجترین نشانهها چشمک زدن نور است. البته چشمک زدن همیشه به معنی خرابی درایور نیست و میتواند دلایل دیگری نیز داشته باشد.
کم و زیاد شدن غیرعادی نور، خاموش شدن پروژکتور پس از گرم شدن، روشن نشدن چراغ با وجود سالم بودن برق ورودی و خاموش و روشن شدن مکرر نیز میتوانند از نشانههای وجود مشکل در بخش تغذیه باشند. برای تشخیص قطعی، بررسی تخصصی مدار و اندازهگیری خروجی درایور لازم است.
چرا درایور پروژکتور خراب میشود؟
عوامل مختلفی میتوانند باعث کاهش عمر یا خرابی درایور شوند.
گرمای زیاد
حرارت یکی از عوامل مهم در کاهش عمر قطعات الکترونیکی است. اگر درایور برای مدت طولانی در دمای بالا کار کند، فشار بیشتری به قطعات داخلی وارد میشود.
نوسانات برق
نوسانات و شرایط نامناسب شبکه برق میتوانند به قطعات الکترونیکی آسیب وارد کنند، بهخصوص اگر درایور از حفاظتهای کافی برخوردار نباشد.
کیفیت پایین قطعات
درایور از چندین قطعه الکترونیکی تشکیل شده است. کیفیت این قطعات و طراحی مدار میتواند روی قابلیت اطمینان آن اثر داشته باشد.
نصب نامناسب
قرار دادن پروژکتور در محلی که دفع حرارت مناسبی ندارد یا رعایت نکردن دستورالعمل نصب سازنده میتواند شرایط کاری درایور را نامناسب کند.
رطوبت و نفوذ آب
اگر آب یا رطوبت به محفظه الکترونیکی نفوذ کند، ممکن است باعث خوردگی، اتصال کوتاه یا خرابی قطعات شود. به همین دلیل درجه حفاظت IP و کیفیت آببندی پروژکتور برای محیطهای بیرونی اهمیت دارد.
آیا هر درایوری برای هر پروژکتور LED مناسب است؟
خیر، این یکی از مهمترین نکاتی است که هنگام تعویض درایور باید به آن توجه شود. هر درایور باید از نظر مشخصات خروجی با مدار LED سازگار باشد. عواملی مانند جریان خروجی، محدوده ولتاژ، توان، نوع مدار و شرایط کاری باید بررسی شوند.
برای مثال، اگر درایور قبلی جریان مشخصی برای چیپ LED فراهم میکرد، نصب یک درایور با جریان نامتناسب میتواند باعث عملکرد نادرست یا حتی آسیب به LED شود. بنابراین انتخاب درایور جایگزین صرفاً بر اساس توان اسمی آن کار درستی نیست.
آیا میتوان درایور قویتر روی پروژکتور نصب کرد؟
عبارت «درایور قویتر» به تنهایی معیار مناسبی برای انتخاب نیست. درایور باید با مدار LED سازگار باشد. اگر منظور از قویتر بودن، توان بالاتر یا جریان خروجی بیشتر باشد، این موضوع لزوماً به معنی عملکرد بهتر نیست.
برای مثال اگر چیپ LED برای جریان مشخصی طراحی شده باشد، افزایش جریان بدون توجه به مشخصات LED میتواند باعث افزایش حرارت و آسیب به چیپ شود. در نتیجه هنگام تعویض درایور باید مشخصات فنی درایور اصلی و نیاز واقعی مدار LED بررسی شود.
توان درایور با توان پروژکتور چه تفاوتی دارد؟
توان پروژکتور معمولاً به توان مصرفی کل چراغ اشاره دارد، اما درایور نیز بخشی از سیستم الکتریکی چراغ است.
برای مثال اگر روی یک پروژکتور عدد 100 وات درج شده باشد، نباید بدون بررسی مشخصات فنی فرض کنیم چیپ LED دقیقاً 100 وات توان دریافت میکند. بخشی از توان مصرفی مربوط به عملکرد درایور و سایر اجزای سیستم است و طراحی محصول تعیین میکند این توان چگونه بین بخشهای مختلف توزیع شود.
به همین دلیل برای بررسی مصرف واقعی و عملکرد یک پروژکتور، بهتر است به مشخصات کامل محصول توجه شود و فقط از روی عدد توان درباره کیفیت یا روشنایی قضاوت نشود.
درایور پروژکتور خوب چه ویژگیهایی دارد؟
یک درایور مناسب باید با طراحی پروژکتور و مشخصات چیپ LED هماهنگ باشد. از ویژگیهایی که هنگام بررسی درایور اهمیت دارند میتوان به پایداری خروجی، کیفیت قطعات، حفاظتهای الکتریکی، عملکرد حرارتی، سازگاری با ورودی برق و تناسب مشخصات خروجی با مدار LED اشاره کرد. همچنین اگر محصول برای فضای بیرونی استفاده میشود، کیفیت آببندی و طراحی محفظه نیز اهمیت پیدا میکند.
البته صرفاً با نگاه کردن به ظاهر درایور نمیتوان کیفیت آن را مشخص کرد. اطلاعات فنی، سازنده، شرایط گارانتی و کیفیت کلی محصول نیز باید در نظر گرفته شوند.
درایور چه تفاوتی با چیپ LED دارد؟
چیپ LED وظیفه اصلی تبدیل انرژی الکتریکی به نور را بر عهده دارد، در حالی که درایور وظیفه تأمین و کنترل انرژی الکتریکی موردنیاز LED را بر عهده دارد. این دو قطعه به یکدیگر وابستهاند و عملکرد نامناسب هرکدام میتواند روی عملکرد کل پروژکتور تأثیر بگذارد.
آیا درایور روی کیفیت نور تأثیر دارد؟
درایور به طور مستقیم تولیدکننده نور نیست، اما عملکرد آن میتواند روی پایداری نور تأثیر بگذارد. اگر جریان LED پایدار نباشد، ممکن است روشنایی نیز ناپایدار شود یا چراغ دچار چشمکزدن شود. به همین دلیل کیفیت نور یک پروژکتور فقط به نوع چیپ LED مربوط نیست. مدار تغذیه و درایور نیز بخشی از سیستم روشنایی هستند.
چشمک زدن پروژکتور همیشه به معنی خرابی درایور است؟
چشمک زدن میتواند دلایل مختلفی داشته باشد. خرابی یا کیفیت نامناسب درایور یکی از احتمالات است، اما مشکلات برق ورودی، اتصالات، مدار LED یا سایر قطعات نیز میتوانند چنین علائمی ایجاد کنند.
بنابراین اگر پروژکتور چشمک میزند، بهتر است قبل از تعویض درایور، کل سیستم توسط فرد متخصص بررسی شود.
آیا کیفیت درایور روی مصرف برق تأثیر دارد؟
درایور بخشی از سیستم تبدیل و تأمین انرژی است و در این فرآیند مقداری از انرژی ممکن است به صورت تلفات مصرف شود. بازده درایور یکی از عواملی است که میتواند روی عملکرد الکتریکی کل سیستم تأثیر بگذارد.
با این حال، برای مقایسه مصرف دو پروژکتور نباید فقط بر اساس نام یا نوع درایور تصمیم گرفت. توان واقعی مصرفی، بازده کلی چراغ، شار نوری تولیدشده و شرایط استفاده باید در کنار هم بررسی شوند.
جمعبندی
درایور پروژکتور LED یکی از مهمترین قطعات الکترونیکی چراغ است که برق ورودی را برای استفاده چیپ LED مدیریت و کنترل میکند.
این قطعه میتواند وظایفی مانند تنظیم جریان و ولتاژ، تأمین انرژی موردنیاز LED و فراهم کردن برخی حفاظتهای الکتریکی را بر عهده داشته باشد. عملکرد صحیح درایور برای پایداری نور و دوام سیستم اهمیت دارد و عواملی مانند گرمای زیاد، نوسانات برق، کیفیت پایین قطعات، رطوبت و نصب نامناسب میتوانند باعث کاهش عمر یا خرابی آن شوند.
هنگام خرید پروژکتور LED نیز بهتر است درایور را در کنار سایر مشخصات مانند توان، شار نوری، نوع چیپ، سیستم خنککننده و درجه حفاظت بررسی کنید.
در نهایت، یک پروژکتور LED فقط از چیپ و بدنه تشکیل نشده است؛ درایور نیز بخش مهمی از سیستم است و کیفیت آن میتواند روی عملکرد واقعی چراغ تأثیر بگذارد.
